พื้นที่การเกษตรลุ่มน้ำลำพะยังตอนบน ครอบคลุมพื้นที่ทั้งหมด 12,000 ไร่ ในบริเวณ 5 หมู่บ้าน ได้แก่ บ้านกุดตอแก่น บ้านแดนสามัคคี บ้านม่วงไข่ บ้านดงหมู่ และบ้านโนนสวรรค์ ตำบลคุ้มเก่า อำเภอเขาวง จังหวัดกาฬสินธุ์ พื้นที่การเกษตรจะได้รับการพัฒนาให้ทำการเกษตรตามแบบทฤษฏีใหม่และได้รับการขุดสระขนาด 5,000 ลบ.ม. ในแปลงที่มีพื้นตั้งแต่ 8 ไร่ ขึ้นไปทุกแปลง และได้รับน้ำจากอ่างเก็บน้ำห้วยไผ่ส่งผ่านท่อผันน้ำที่ว่างในอุโมงค์ ลงถังพักน้ำและกระจายน้ำโดยระบบท่อชลประทาน ครอบคลุมพื้นที่ประมาณ 7,900 ไร่ ซึ่งเป็นขนาดพื้นที่ที่เหมาะสมกับปริมาณน้ำที่ผันได้และปริมาณการใช้น้ำในอนาคต เมื่อการจัดการน้ำดีขึ้นหรือเปลี่ยนแนวทางการจัดการน้ำ เช่น กระจายโอกาสการได้รับน้ำของเกษตรกรทั้งหมด อาจจะสามารถวางระบบท่อชลประทานจากถังพักน้ำให้ครอบคลุมพื้นที่การเกษตรส่วนที่เหลือเพิ่มเติมอีก 4,100 ไร่
อุทกวิทยาและการใช้น้ำ
- ปริมาตรฝนเฉลี่ยรายปี 1,432.0 มม.
- ปริมาตรความจุเก็บกักของอ่างเก็บน้ำห้วยไผ่ 10.50 ล้าน ลบ.ม.
- ปริมาณน้ำท่าไหลเข้าอ่างเก็บน้ำห้วยไผ่เฉลี่ยรายปี 10.15 ล้าน ลบ.ม.
- ปริมาณน้ำท่าเฉลี่ยรายปีที่ผันจากอ่างเก็บน้ำห้วยไผ่ลงสู่พื้นที่การเกษตร ลุ่มน้ำลำพะยังตอนบน 8.08 ล้าน ลบ.ม.
- ปริมาณความต้องการน้ำพื้นที่ชลประทาน 7,900 ไร่ เฉลี่ยรายปี 7.99 ล้าน ลบ.ม.
ระบบชักน้ำเข้าสู่อุโมงค์
- ลักษณะอาคาร คลองดินและระบบท่อ HDPE จากอ่างเก็บน้ำห้วยไผ่ ถึงปากทางเข้าอุโมงค์ผันน้ำ
- ความยาว คลองดินยาว 750 เมตร และระบบท่อ HDPE ยาว 100 เมตร
- ลักษณะอาคารอุโมงค์ผันน้ำเจาะลอดใต้เข้าภูบักดี
- ขนาดกว้าง 3.0 เมตร สูง 3.0 เมตร ยาว 740 เมตร
- ระดับปากทางเข้าอุโมงค์ฝั่งอ่างเก็บน้ำห้วยไผ่ +292.40 ม.รทก.
- ระดับปากทางออกอุโมงค์ฝั่งลุ่มน้ำลำพะยัง + 215.00 ม.รทก .

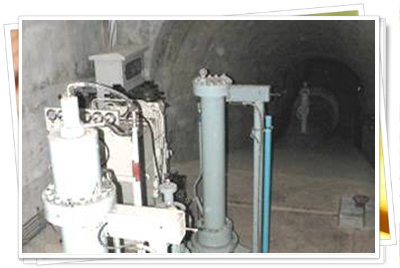

ระบบส่งน้ำภายในอุโมงค์
- ลักษณะระบบส่งน้ำ เป็นระบบท่อผันน้ำด้วยท่อเหล็กขนาดเส้นผ่าศูนย์กลาง1.30 เมตรในช่วง 50 เมตรแรก และทำการลดขนาดเส้นผ่านศูนย์เป็น 0.80 เมตร ยาวประมาณ 690 เมตร
- ปริมาณน้ำไหลผ่านท่อ 2.0 ลบ.ม./วินาที
ถังพักน้ำ
- ลักษณะอาคาร เป็นอาคารคอนกรีตเสริมเหล็กทรงกระบอก
- ขนาด เส้นผ่านศูนย์กลางฐานขนาด 20 เมตร สูง 8 เมตร
- ปริมาตรถังพักน้ำ 2,350 เมตร
- ระดับฐานถังพักน้ำอยู่ที่ระดับ +216.5 เมตร
แหล่งน้ำต้นทุนของโครงการ
- อ่างเก็บน้ำห้วยไผ่ของโครงการชลประทานอ่างเก็บน้ำห้วยไผ่ ซึ่งกรมชลประทานพัฒนาไว้แล้วจะเป็นแหล่งน้ำต้นทุนของโครงการ
- ชนิดเขื่อน เขื่อนดินแบบ HOMOGENEOUS
- ความสูงทำนบดิน 18 เมตร
- ความยาวทำนบดิน 970 เมตร
- ระดับท้องน้ำ +283.00 ม.รทก.
- ระน้ำเก็บกัก +298.00 ม.รทก.
- ระดับสันทำนบดิน +301.00 ม.รทก.
- ระดับน้ำสูงสุดในอ่างเก็บน้ำ +299.00 ม.รทก.
- ระดับน้ำต่ำสุดในอ่างเก็บน้ำ +291.00 ม.รทก.
- ความจุอ่างเก็บน้ำที่ระดับเก็บกัก 10.50 ล้าน ลบ.ม.
- พื้นที่ผิวน้ำในอ่างเก็บน้ำที่ระดับเก็บกัก 1,535 ไร่
- ชนิดของอาคารระบายน้ำล้น CHUTE SPILL WAY
- ระดับสันอาคารระบายน้ำล้น +298.00 ม.รทก.
- ระดับธรณีท่อส่งน้ำ +291.00 ม.รทก.
- พื้นที่ชลประทานด้านท้ายอ่างเก็บน้ำห้วยไผ่ 1,600 ไร่
